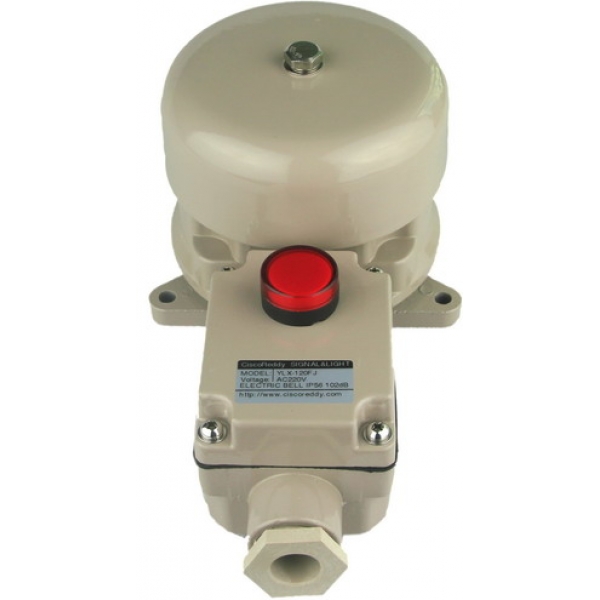

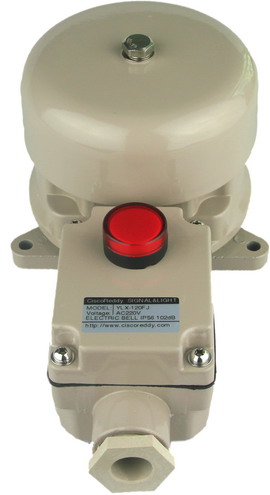

CSBL重负荷 工业用 声光电铃,船用声光电铃 |
压铸铝合金材料外壳/坚固耐用 |
|||||
|
LED高亮发光二管102DB |
||||||
|
|
||||||
|
产品功能介绍 |
|
|||||
|
1.坚固经久耐用的工业用,重负荷、船用型产品 |
||||||
|
2.采用引进技术自主设计，将LED发光警示灯,信号灯与电铃相结合构成重负荷声光组合产品 |
||||||
|
3.铝合金底座，坚固经久耐用 |
||||||
|
4.采用音传递能力优秀的电铃外壳,可以发出清脆,嘹亮的警报声 |
||||||
|
5.适合用于输送设备,港口码头,船舶机械、钢铁产业现场,消防,生产线,机床设备等场所 |
||||||
|
6.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B 电铃颜色:R-红色 |
||||||
|
7.指示灯和电铃同时工作,也可以单独工作. |
||||||
|
8.音量 : Max.102dB/m |
||||||
|
9.材质 : 灯罩-PC, 身体-压铸铝DIECAST Al, 电铃外壳-压铸铝DIECAST Al, |
||||||
|
10.技术认证 : CE, ABS,KR |
||||||
|
11.保护等级 :IP56 |
||||||
|
12.船用填料函属用户选购件 |
||||||
|
产品规格 |
||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 |
|
CSBL |
电铃声 |
DC12V |
1.340A |
1.31Kg |
102dB |
红-R |
|
DC24V |
0.730A |
黄-A |
||||
|
AC110V |
0.197A |
1.36Kg |
绿-G |
|||
|
AC220V |
0.093A |
蓝-B |
||||
|
AC380V |
0.065A |
白-W |
||||
|
超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做 |
||||||
|
* 外形安装图 |
* 接线方法 |
|||||
|
|
电源线 引入口(CABLE ENTRY) |
|||||
|
|
||||||
|
1.使用防爆填料函 |
||||||
|
2.电源线 接入口:标准规格 : PF 1/2 |
||||||
|
3.引入口 PF 3/4 尺寸可以定做 |
||||||
|
接线方法 |
||||||
|
1.AC交流电源产品：不用分正负极,直接连接电源. |
||||||
|
2.DC直流电源产品：黑色线端子连接在负极(-)。 |
||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 |
||||||
|
|
||||||
|
定做产品(-LC型)引出电源线和信号线。 |
||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm |
||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm |
||||||
|
* 使用时注意事项 |
||||||
|
1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。 |
||||||
|
2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。 |
||||||
|
3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。 |
||||||
|
4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。 |
||||||
|
5.不要给产品强的冲击，这会成为部件的损坏或断路的原因 |
||||||
|
6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之一。 |
||||||
|
请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作. |
||||||
|
* 型号选择 |
|
|||||
|
CSBL - |
220 - |
R |
|
|
|
|
|
型号 |
电压 |
灯颜色 |
|
技术资料下载(download) |
||
|
CSBL - |
12-DC12V |
红-R |
|
下载(download) |
||
|
|
24-DC24V |
黄-A |
|
|
|
|
|
|
110-AC110V |
绿-G |
|
|
|
|
|
|
220-AC220V |
蓝-B |
|
|
||
|
|
380-AC380V |
白-W |
|
|
|
|
